Безкаркасные здания

АРХИТЕКТУРНЫЕ ВОЗМОЖНОСТИ Для увеличения площади пола возможно объединение по несущей оси стены нескольких различных пролетов разной высоты. В свободное пространство внутри здания могут быть встроены конструкции на отдельно стоящих опорах. (Например АБК). Ширина и длина здания кратны 1 м. Высота стены до 12 м. Ворота, окна, двери и расстояние между ними кратны 1 м. Возможно применение фальш- остекления и фасадов на дополнительном каркасе. - типовых Быстровозводимое стальное здание типа EXERGY представляет собой конструк- цию, состоящую из стальных волнистых профилированных листов структурных секций, применяемых в качестве основных несущих конструкций как в стеновом ограждении, так и в покрытии. Кроме этого в покрытии применяются связевые и несущие элементы из С-образ- ных и Z-образных холодногнутых профилей. Основной конструктивный элемент здания структурная секция, имеет ширину 1,0 м и глубину рифления 128 мм. Длина секции зависит от ее назначения

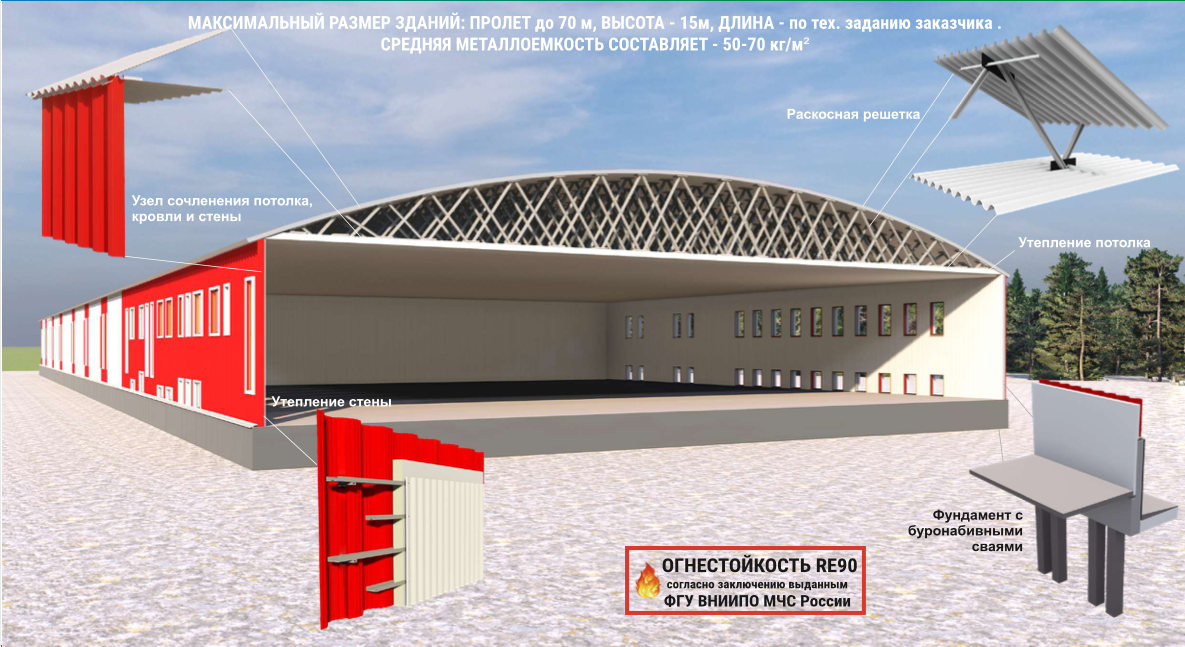

КОНСТРУКТИВНЫЕ СХЕМЫ И ПРОФИЛЬ Рис.1 1000 128 Кровля и потолок изготавливаются из нескольких секций с соединениями по длине внахлест на болтах. Раскосы покрытия крепятся к фасонкам. Покрытие в поперечном сечении представляет собой полиога- нальную ферму, у которой верхний пояс изогнут - по дуге, а нижний пояс — горизонтальный. Несущие стеновые секции продольных стен устанавливаются вертикально, непрерывны на всю высоту стен здания, в нижней части крепятся к опорным деталям на болтах. Внутренняя опорная деталь крепится к фундаментной стене анкерными болтами, установленными с шагом 500 мм. Стеновые, кровельные и потолочные секции соединяются вдоль кромок болтами с шагом 200 мм. Пространственная жесткость здания обеспечивается продольными и торцевыми стеновыми конструкциями и конструкцией покрытия, являющейся одновременно горизонтальной диафрагмой жесткости.

НЕСУЩАЯ СПОСОБНОСТЬ ЗДАНИЯ несущая способность здания достигается с помощью следующих особенностей многоступенчатое рифление листа шарнирное соединение стен, фундамента и кровли особое сечение здания, дающее пространственную жёсткость Основное рифление обеспечивает общую стабильность элемента при сжатии, сгибании или сдвиге. Меньшее, второстепенное рифление обеспечивает местную стабильность каждой секции. Неподвижная траверса Испытываемый элемент Жесткая рама Подвижная траверса Исследование напряженно-деформированного состояния стеновых панелей быстровозводимого стального здания Основная особенность работы тонколистового структурного элемента заключает- ся в том, что в процессе его нагружения может произойти местная потеря устой- чивости отдельных участков полки и стенки сечения, которые выключаются из дальнейшей работы. При этом разрушение структурного элемента в целом не происходит, и он может воспринимать дальнейшее увеличение нагрузки.
